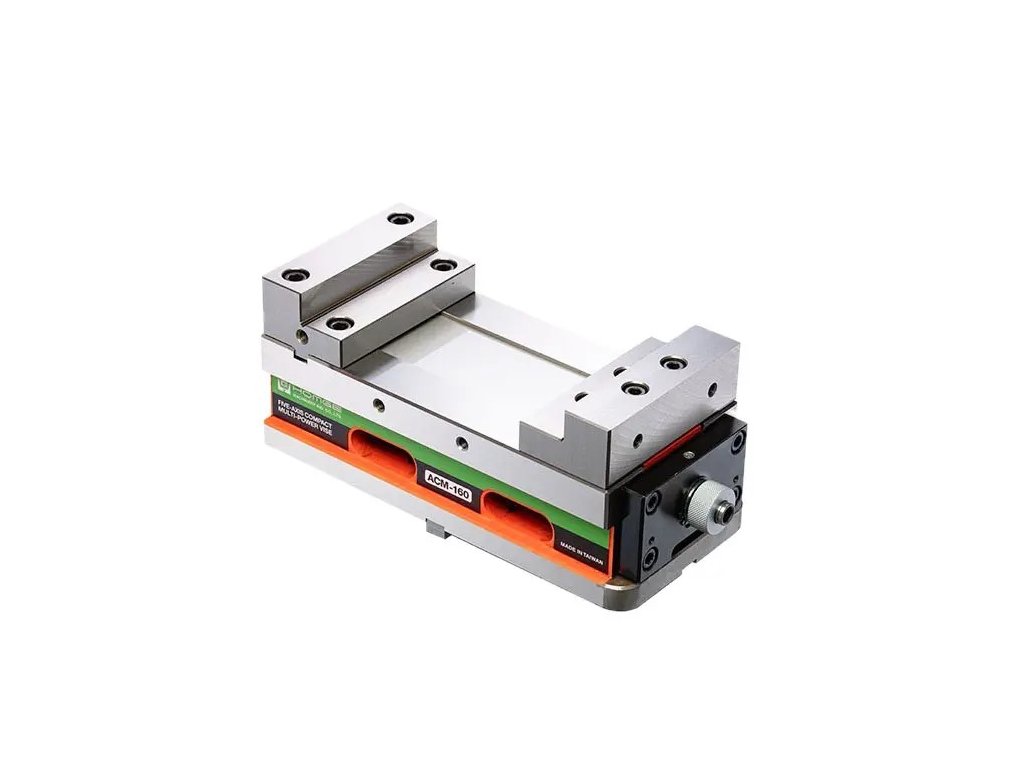

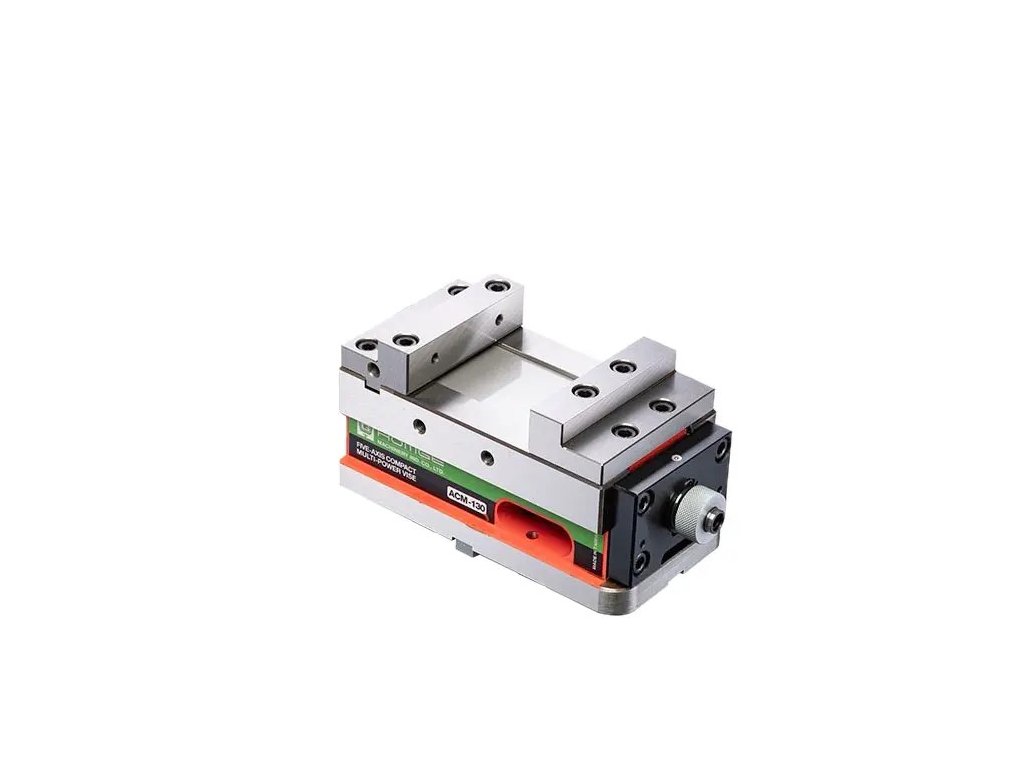

Pětiosý svěrák ACM s mechanickým posilovačem
- Nejkratší délka s velkým rozevřením čelisti
- Speciální konstrukce MULTI-POWER zvyšuje upínací sílu až 5000 kg
- Vhodné pro 5osá CNC obráběcí centra, horizontální a vertikální CNC obráběcí centra
- Kompaktní konstrukce s velkým rozevřením čelistí , která zlepšuje využití prostoru stroje.
- Čelisti svěráku jsou vyrobeny z vysoce kvalitní nástrojové oceli (SCM440) a kalené na tvrdost HRC 55 , což umožňuje snadné a pevné upínání obrobků.
- Tělo svěráku je vyrobeno z tvárné litiny třídy FCD 60 a jeho kluzná vedení jsou kalená na HRC 52 , což zajišťuje vysokou pevnost v tahu svěráku v tahu s vysokou přesností.
- Patentovaný MULTI-POWER SYSTEM je vyroben z vysoce kvalitní LOŽISKOVÉ OCELI , která zdvojnásobuje upínací sílu. Nastavitelná upínací síla 5000 kg . Díky tomuto speciálnímu patentovanému systému je tlak konzistentnější a eliminuje únik oleje a problémy s údržbou spojené s hydraulickými svěráky.
- Speciální kryty vodicích šroubů chrání vodicí šroub před třískami a zabraňují možnému poškození vnitřních součástí.

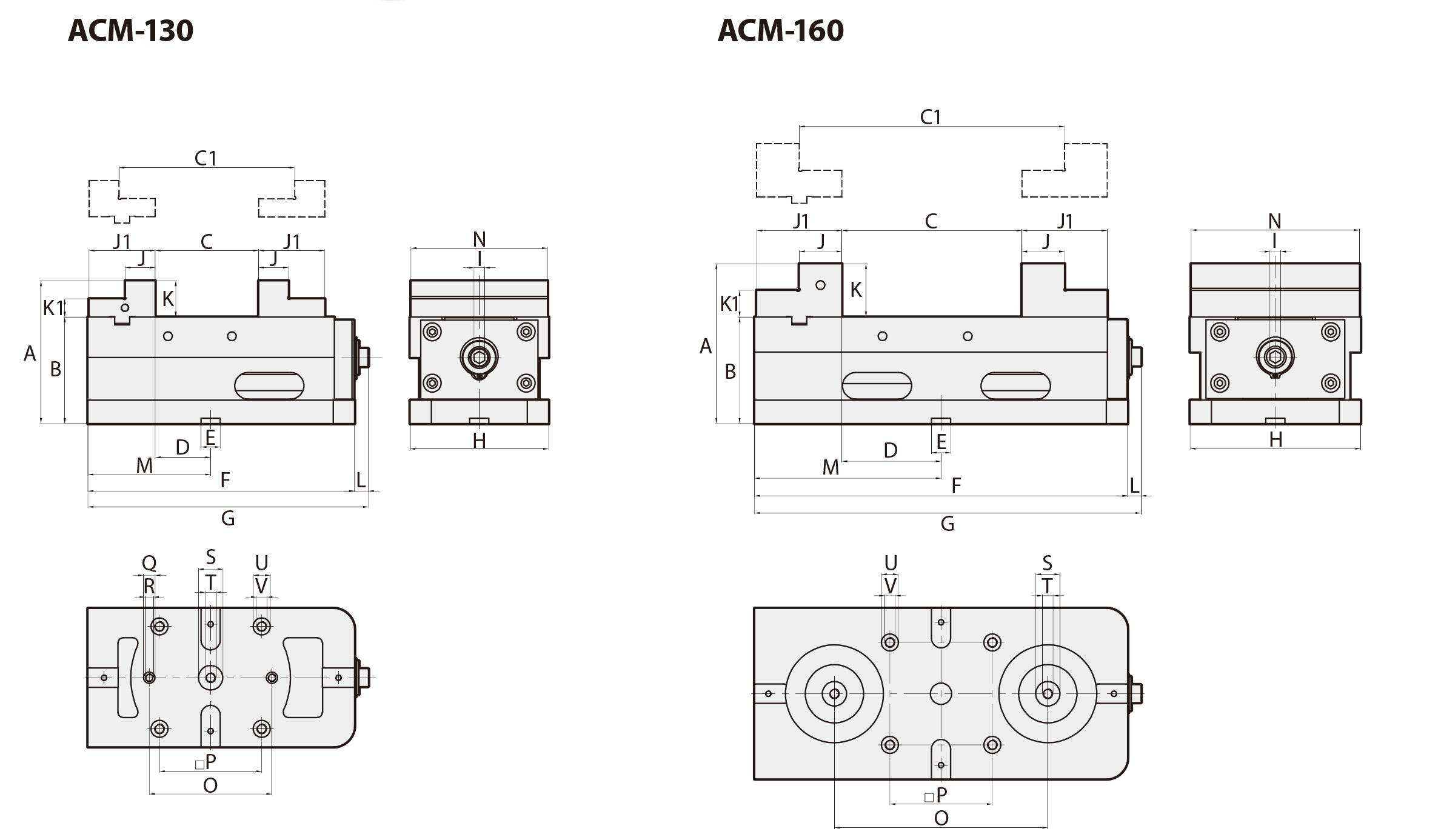

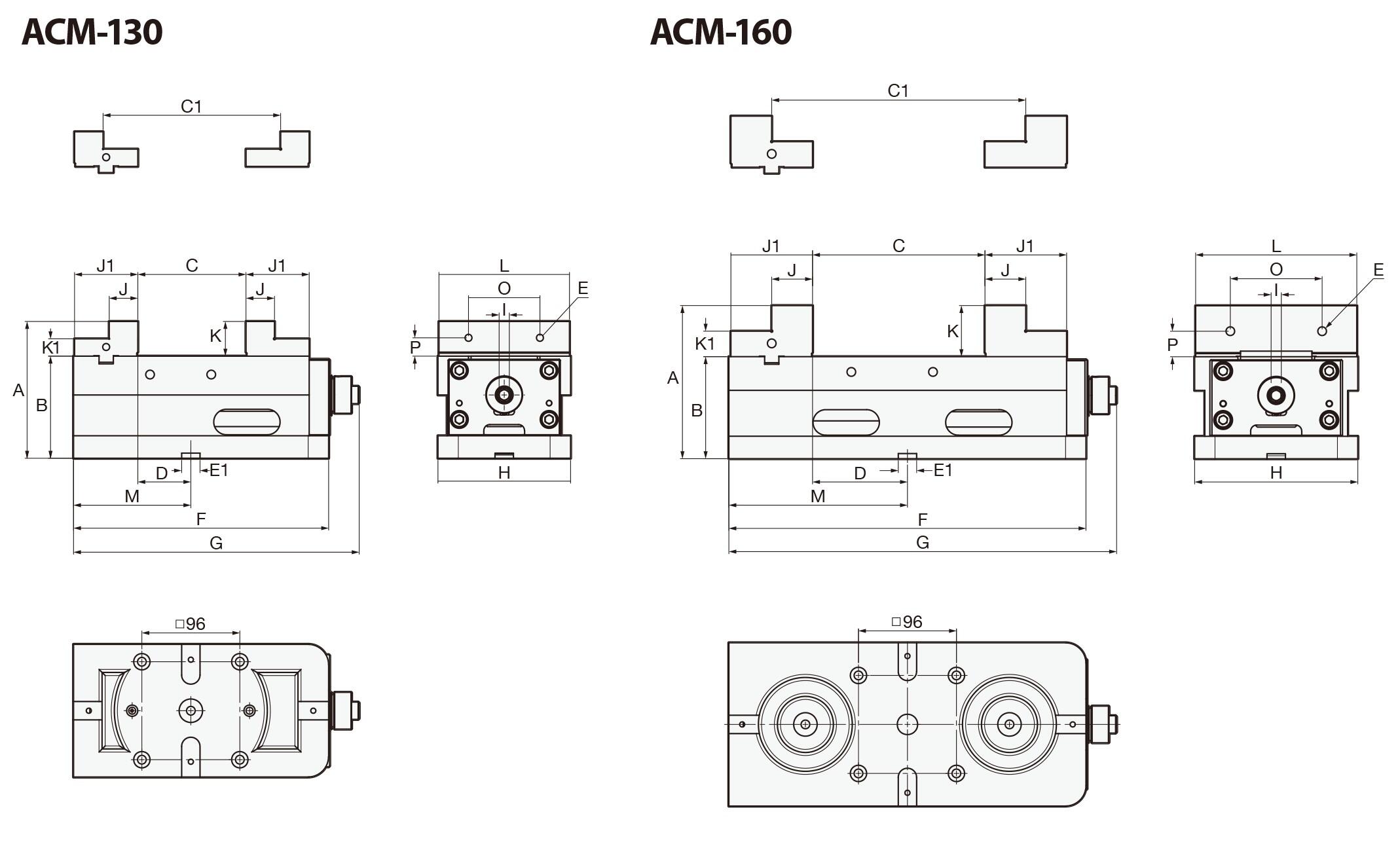

Model A B C C1 D E F G H I J J1 K K1 ACM-130 134 100 105 173 52 18 250 263 130 10 28 62 34 17 ACM-160 150 100 167 247 93 18 350 363 160 10 40 80 50 25 Model L M N O P Q R S T U V Max. Upínací síla Hmotnost (kg) ACM-130 13 115 128 115 96 Ø11H7 M8x1.25P Ø23H7 M10x1.5P M10x1.5P Ø16H7 M10x1.5P 5000kg 22 ACM-160 13 175 158 200 96 - - Ø23H7 M10x1.5P M10x1.5P Ø16H7 M10x1.5P 5000kg 40
