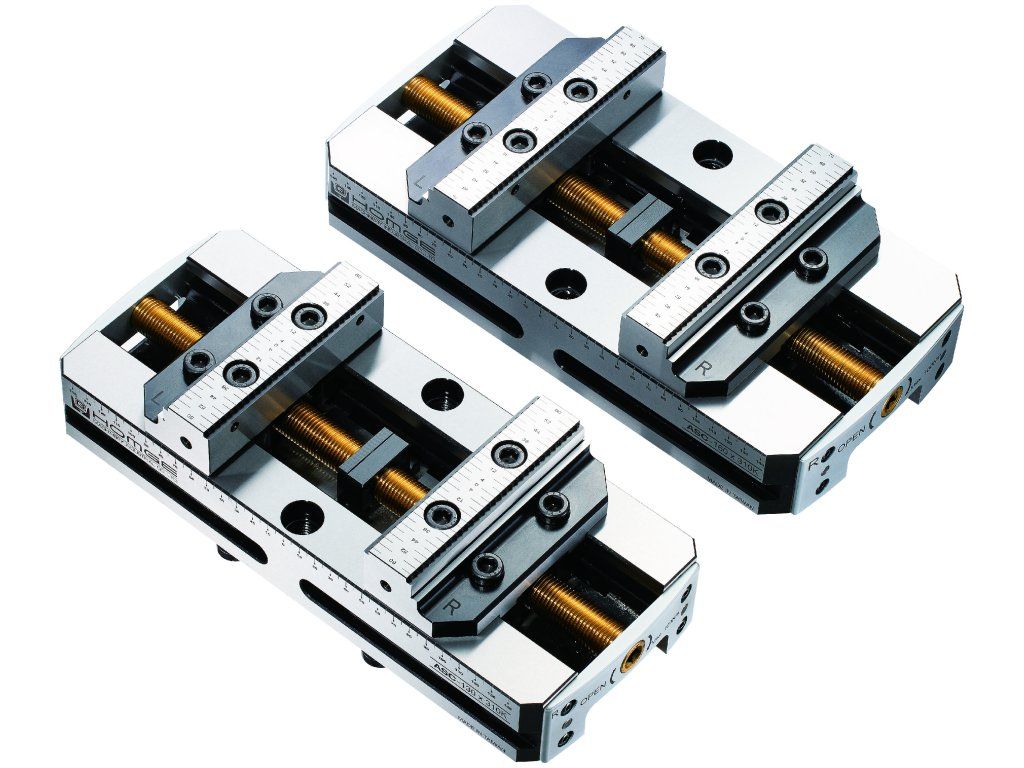

5-osý samostředící svěrák ASC-160x310K
- Vysoká tuhost díky zesílenému uložení svorníku a tvrdým čelistem , vhodná pro obrábění velkých obrobků
- Použitelné pro všechny modely obráběcích strojů. Díky patentovanému závitovému čepu pro středové polohování mohou uživatelé snadno a rychle regulovat upínací střed.
- Všechny svěráky řady ASC jsou určeny pro konzistenci materiálů a výrobních procesů.
5-osý samostředící svěrák ASC-160x310K
Tip
- 1.Tělo svěráku je vyrobeno z vysoce kvalitní oceli (S50C) a jeho kluzná vedení prošla vysokofrekvenčním kalením pro dosažení pevnosti HRC50 , což činí celý díl odolným.
- 2.Odnímatelné čelisti jsou vyrobeny z vysoce kvalitní nástrojové oceli (SCM440) a prošly cementací pro dosažení tvrdosti HRC50 . Protože obě strany mají stejnou velikost a lze je použít jako vztažný bod, uživatelé je mohou otočit pro zvětšení rozsahu upínání.
- 3.Upínací síla svěráku může dosáhnout 1300 kg , opakovatelná přesnost polohování upínacího středu je v rozmezí ±0,02 mm .
- 4.Díky patentovanému závitovému čepu s centrálním polohováním mohou uživatelé snadno a rychle regulovat upínací střed.
- 5.Rybinová konstrukce s úhlem 45° a zuby na horní čelisti zajišťuje pevné upnutí spodní části obrobku.
- 6.Použití: přesné obrábění čtyřosých, pětiosých, CNC indexovacích stolů a vertikálních a horizontálních CNC frézek.
-

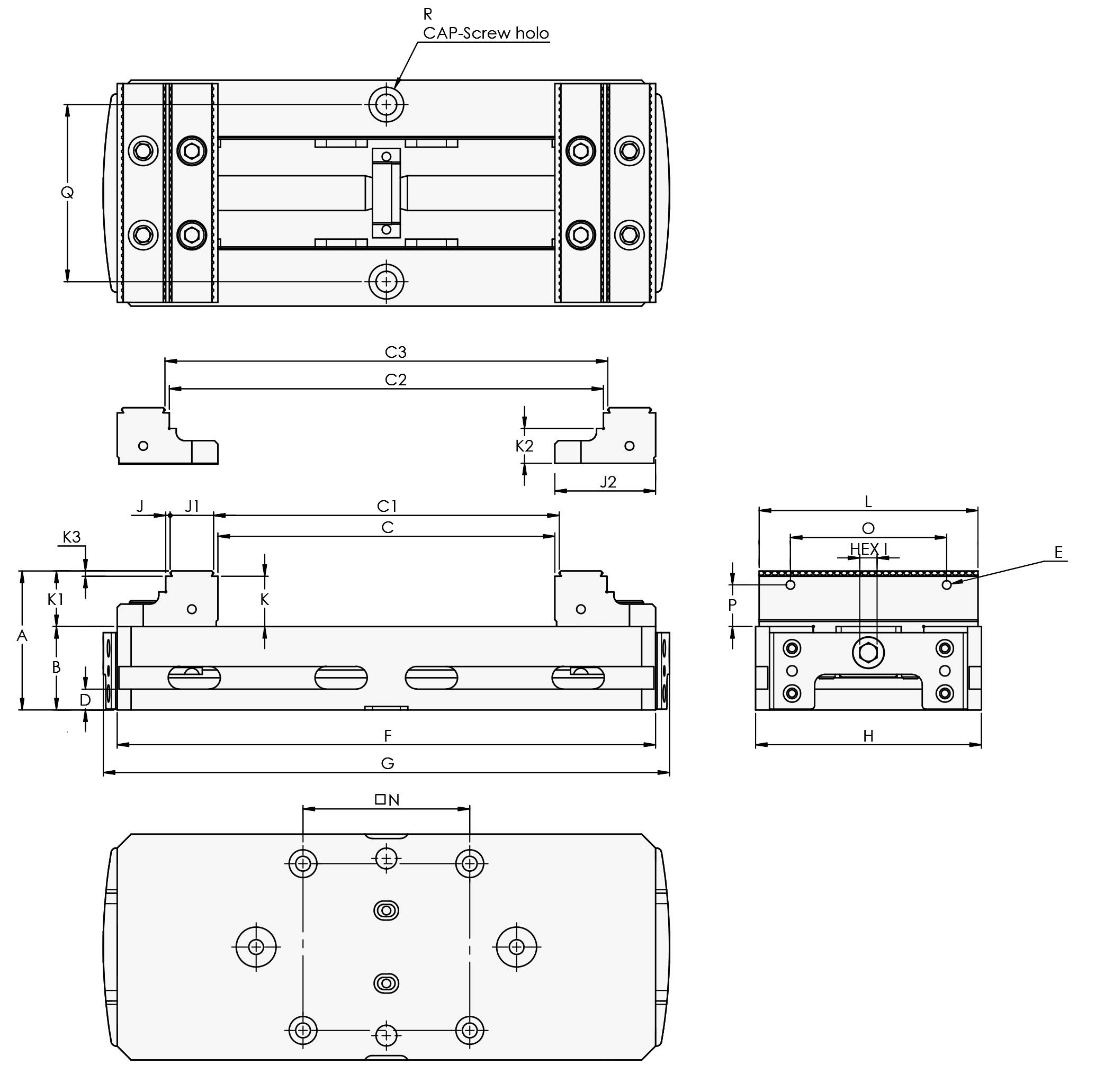

Model A B C C1 C2 C3 D E F G H I J J1 J2 K K1 K2 K3 L N O P Q R Pull Studs Hmotnost (kg) ASC-130x310K 80 48 194 199 250 255 12 M6 310 326 130 10 2.5 25 58 29 32 20 3 126 96 90 24 102 M12 M-96x96PS 13.6 ASC-160x310K 80 48 194 199 250 255 12 M6 310 326 160 10 2.5 25 58 29 32 20 3 156 96 90 24 102 M12 M-96x96PS 17.4
